Systèmes pratiques FORTIX pour que l'étau soit toujours disponible.
ÉTAUX EN ACIER
Tout travail itinérant requiert souvent un plan d’appui doté d’un étau pour effectuer les travaux de réparation, d’ajustage, de modification des pièces et des pièces de rechange nécessaires à l’assistance ou aux installations.
Chez Syncro vous trouverez divers types d’étaux en acier :
Étau parallèle en acier forgé de 125 mm, avec mâchoires pour tubes et avec base tournante et leviers de blocage rapide
Étau parallèle en acier soudé de 110 mm, avec mâchoires pour tubes et base tournante et leviers de blocage rapide
Étau basculant pour tubes (2 ou 3 pouces)

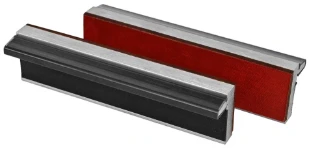

Pour les étaux de 125 mm sont disponibles comme accessoires les mors de protection magnétiques avec la partie interne en fibre. Ils permettent un serrage efficace et en douceur des pièces à usiner.
L’étau peut être monté sur une porte-étau coulissant ou sur un porte-étau basculant.
PORTE-ÉTAU COULISSANT
Le porte-étau coulissant est formé d’un axe (dimensions 760 ou 1014 mm de longueur, 310, 360 ou 410 mm de largeur) avec structure en acier haute résistance et plan d’appui supérieur en bois de bouleau de 24 mm avec finition marbré et profils en acier inox. Pour le montage, il sera considéré comme n’importe quel autre élément horizontal Ultra à installer entre deux flancs, mais le flanc extérieur devra être découpé pour permettre la sortie de l’axe en position ouverte. Sur la paroi externe du flanc, au niveau de l’orifice de sortie du porte-étau, on fixera un panneau en aluminium strié pour protéger le flanc des chocs générés par l’étau en phase de fermeture.
L’ouverture de l’axe est très simple et s’effectue en tournant deux vis papillon pour le débloquer et le tirer vers l’extérieur. On procèdera de même, à l’inverse, pour la fermeture. L’axe ouvert est très résistant aux sollicitations vers le bas grâce à la robuste structure en acier qui le contient et qui reste bloquée entre les autres éléments de l’aménagement !
PANNEAU DE PROTECTION POUR PORTE-ÉTAU COULISSANT
Sur la paroi externe du flanc, au niveau de la sortie du porte-étau, un panneau en aluminium strié protège le flanc des chocs de l’étau en phase de fermeture.
Pied télescopique pour porte-étau coulissant
Le pied pliable télescopique en acier inox peut être utilisé avec le porte-étau coulissant pour monter d’un cran l’utilisation de l’établi en lui conférant plus de robustesse et de stabilité avec zéro encombrement. Avec son pied pliable, le porte-étau redouble de résistance. L’ouverture est simplifiée grâce au piston intégré; le blocage en fermeture est assuré par les trois vis papillon . Le pied est adapté à tout modèle de fourgon. L’accessoire a une hauteur minimale de 425 mm une fois fermé et une ouverture maximale de 1.100 mm.

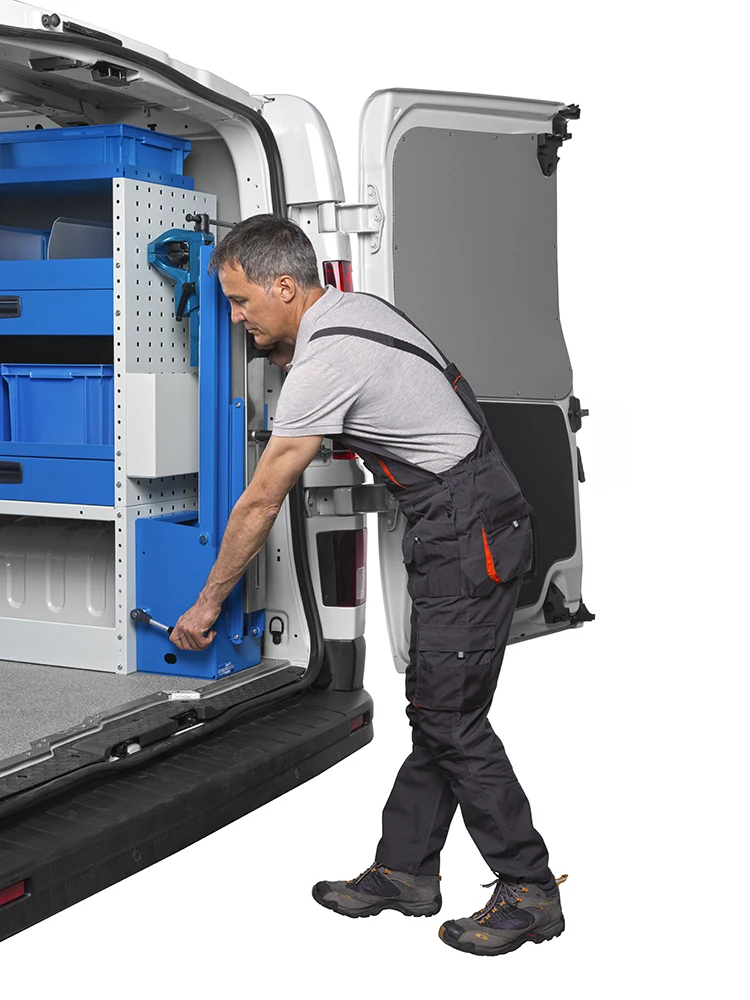

PORTE-ÉTAU BASCULANT
Le porte-étau basculant est composé d’une seule unité à fixer contre un flanc de l’aménagement et d’une poignée externe placée dans une position pratique pour l’usager. Le porte-étau s’ouvre en tirant la poignée vers soi et en faisant pivoter l’axe vers le bas à l’extérieur. L’axe descend de façon fluide et sûre grâce à la présence de vérins à gaz et se bloque automatiquement arrivé en fin de course. Pour refermer l’axe, on tire à nouveau la poignée vers soi et on le pousse à l’intérieur vers le haut. En fermeture, l’axe se bloque automatiquement une fois arrivé en fin de course. L’établi sur lequel s’appuie l’étau est recouvert d’un panneau en aluminium strié. Le porte-étau basculant est disponible en deux versions:
Une version plus grande avec support extensible intégré pour l’appui au sol ou
une version plus petite sans support.
COMBINAISON DU PORTE-ÉTAU ULTRA
Le porte-étau basculant, du fait de sa conformation, doit être obligatoirement installé près des ouvertures du fourgon, fixé sur un flanc de l’aménagement. Le porte-étau coulissant, au contraire, fait partie des éléments horizontaux de l’aménagement et tout en devant être monté près des portes, il peut être placé à la hauteur désirée. Au-dessus et en dessous, on pourra installer:
